一、x光機簡介


　　X-ray是由倫琴教授在1895年所發現,這種由真空管發出能穿透物體的輻射線,在電磁光譜上能量較可見光強、波長較短、頻率較高.根據X線的產生原理,人們研制出了一整套將電能轉變?yōu)閄線能的裝置,該裝置是X線機中最重要的組成部分,能根據不同需要產生量和質可隨意控制的X線束.


　　X光機是產生X光的設備,其主要由X光球管和X光機電源以及控制電路等組成,高壓電源的高壓輸出端分別夾在陰極燈絲和陽極靶兩端,提供一個高壓電場使燈絲上活躍的電子加速流向陽極靶,形成一個高速的電子流,轟擊陽極靶面后,99%轉化為熱量,1%由于康普頓效應產生X射線.X光機廣泛應用于醫療衛生、科學教育、工業各個領域,如X光機可用于醫院協助醫生診斷疾病,用于工業的無損探傷,火車站和機場的安全檢查等等.

　　二、x光機結構


　　1) 電源電路:x線機的總電源.外電源經電源開關,熔斷器后,使自耦變壓器得電.


　　2) X線球管:X線球管可謂X線機的心臟,它是產生X線的關鍵部件.是一個高真空器件,產生X線的實質是能量轉換,根據產生X線的條件,高速電子所攜帶的能量,在遭到急劇阻擋后,大部分轉變?yōu)闊崮?很小的一部分能量轉變?yōu)閄線,X線球管是一個轉換效率極低的能量轉換元件,在此過程中大約有99%左右的能量被轉換成熱能而被浪費掉,不僅如此,人們?yōu)榱私鉀Q這大量的熱帶來的問題又投入了較大的精力去研究如何散熱,盡管如此,X線的作用和影響仍然是非常重要的.


　　3) 高壓發生器:高壓發生器是X線機主機系統的重要組成部分.它的作用,一是將由自耦變壓器輸入的初級交流低電壓升高數百倍,再經整流后輸出,為X線管兩極提供直流高壓;二是將初級電路輸入的交流電壓降壓后輸出,為X線管燈絲提供加熱電流;三是完成管電壓、燈絲加熱電流在不同負載間的切換.


　　4) 高壓絕緣電纜:在中、大型X線機中,高壓發生器和X線管是分離部件,兩者之間通過2根特制的導線連接在一起,這種輸送高壓的導線稱為高壓絕緣電纜.高壓電纜構造上要求除具有一定的耐壓性能外,還要盡可能減少截面積,使其輕便和柔軟.


　　5) 控制臺:x線機基本電路中,結構最復雜,各機型差異最大的.


　　6) 機械裝置及輔助設備:主要是電動診視床電路,x線管支持裝置電路,點片定位電路.


　　三、x光機工作原理


　　利用X線具有穿透性、熒光性和攝影效應的特性,使人體在介質上形成影像,由于人體組織有密度和厚度的差別,當X線穿透人體不同組織時,X線被吸收的程度不同,所以到達介質上的X線的量就有差異,形成黑白對比不同的影像.


　　高速運動的電子與物體碰撞時,發生能量轉換,電子的運動受阻失去動能,其中99%的能量轉換為熱量,而1%的能量轉換為X射線.


　　概括起來,產生X線必須具備3個條件:


　　1) 要有一個電子源.能根據需要,隨時提供足夠數量的電子,這些電子在電場作用下奔向陽極,便形成管電流.這個電子源在陰極端.


　　2) 要有一個能經受高速電子撞擊而產生X線的靶,即陽極.


　　3) 高速電子流.為獲得高速電子流需具備2個條件,其一是有一個由高電壓產生的強電場,使電子從中獲得高速運動的能量;其二是有一真空度較高的空間,以使電子在運動中不受氣體分子的阻擋和電離放電而降低能量,同時,也能保護燈絲不致因氧化而被燒毀.

　　四、X光機的技術參數


　　1、高壓發生器最大輸出功率: 50KW


　　2、最高管電壓:150KV


　　3、高壓發生器逆變頻率:50KHz


　　4、最大管電流:≥600mA


　　5、最大mAs: 600-800mAs


　　7、立柱式X-線球管支架


　　7、垂直移動范圍:1200-1900mm


　　8、縱向移動范圍:1700-2500mm


　　9、橫向移動范圍:≥220mm


　　10、床面水平縱向移動范圍:850-1000mm


　　11、床面水平橫向移動范圍:220-250mm


　　12、能自動控電固定


　　13、帶活動濾線柵或固定濾線,柵比:≥10:1,柵密度 :≥40線/cm


　　14、帶活動濾線柵或固定濾線,柵比:≥10:1,柵密度 :40-78線/cm


　　15、放射線安全防護:符合國際放射線安全防護標準


　　五、X光機的作用

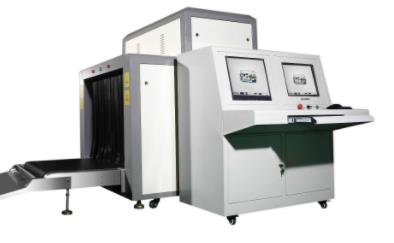

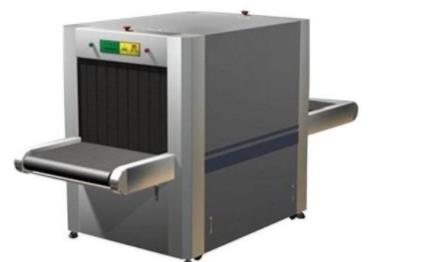

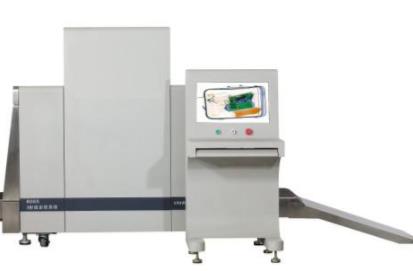

　　安檢X光機,就是會對人體以外的物品等進行透視性的掃描.從而可以更好的發現物品中是不是存在一些違禁物品.可以說,這對于安全性為說是十分重要的.如果沒有X光機,那么僅憑肉眼,是很難對這些物品進行很好的判別的.可以說,X光機是目前來說,非常有效的安全防范工具.


　　可能有的朋友會覺得X光機,在運行時是不是發射射線,對我們的身體健康造成一定的損害呢.其實,這種擔心也是完全沒有必要的.任何一種電器,都會存在著一定的電磁波,包括我們常見的微波爐、電視等,這些物品也是存在輻射的.但是由于這些輻射的數值并不都是特別的大,對身體也不會產生太大的影響.X光機由于其輻射也是非常小的,那么在進行安檢的時侯,我們也是可以放心通過的.

　　六、X光機的應用


　　光機廣泛應用于醫療衛生,科學教育,工業各個領域,例如X光機可用于醫院協助醫生診斷疾病,用于工業的無損探傷,火車站和機場的安全檢查等等.
